Postprocesamiento de imágenes binarias utilizando operaciones morfológicas

Las operaciones morfológicas transforman imágenes basándose en la forma; típicamente nos referimos a imágenes binarias en este contexto.

import numpy as np
from skimage.io import imread
import matplotlib.pyplot as plt
from skimage import morphology
from skimage import filters

Kernels, huellas y elementos estructurales

Si trabajamos con scikit-image, muchos filtros morfológicos tienen un parámetro footprint. Esta huella es el kernel del filtro, y en la literatura también encontrarás el término elemento estructural para esto.

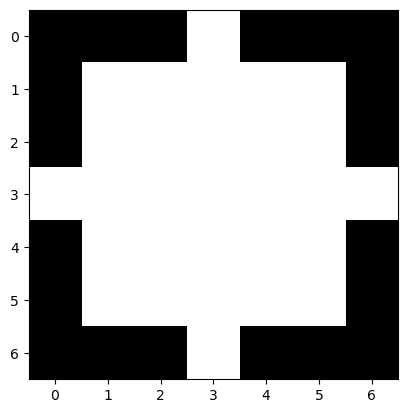

# crea un disco de 1 con radio = 3
disk = morphology.disk(3)
disk

array([[0, 0, 0, 1, 0, 0, 0],
       [0, 1, 1, 1, 1, 1, 0],
       [0, 1, 1, 1, 1, 1, 0],
       [1, 1, 1, 1, 1, 1, 1],
       [0, 1, 1, 1, 1, 1, 0],
       [0, 1, 1, 1, 1, 1, 0],
       [0, 0, 0, 1, 0, 0, 0]], dtype=uint8)

plt.imshow(disk, cmap='gray')

<matplotlib.image.AxesImage at 0x225b0c88340>

# crea un cuadrado con ancho y alto = 3
square = morphology.square(3)
square

array([[1, 1, 1],
       [1, 1, 1],
       [1, 1, 1]], dtype=uint8)

Morfología binaria

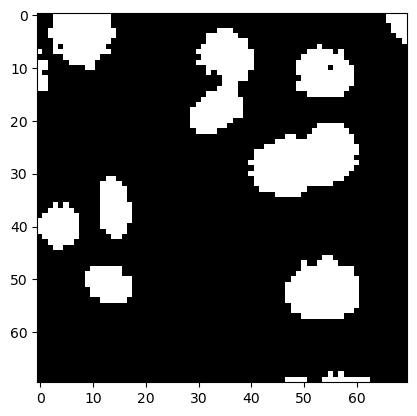

Para demostrar el filtrado morfológico de imágenes binarias, usaremos nuevamente la imagen pequeña de núcleos.

image_nuclei = imread('../../data/mitosis_mod.tif').astype(float)
image_binary = image_nuclei > filters.threshold_otsu(image_nuclei)

plt.imshow(image_binary, cmap='gray')

<matplotlib.image.AxesImage at 0x225b0d05490>

Erosión y Dilatación

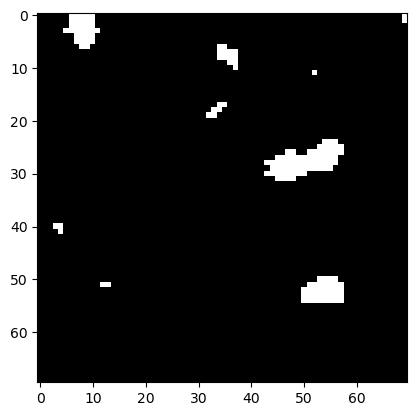

Para hacer que las islas blancas en el océano negro sean más pequeñas, necesitamos erosionar sus costas.

eroded = morphology.binary_erosion(image_binary, disk)

plt.imshow(eroded, cmap='gray')

<matplotlib.image.AxesImage at 0x225b0d80dc0>

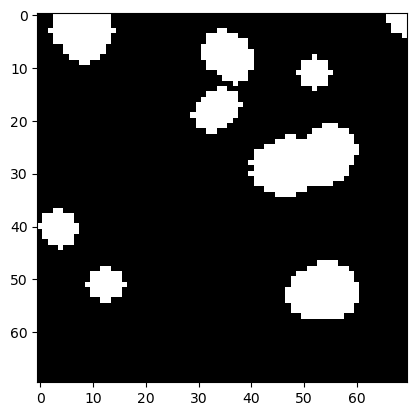

Si dilatamos la imagen después, obtenemos islas blancas que se ven más suaves que en la imagen binaria original.

eroded_dilated = morphology.binary_dilation(eroded, disk)

plt.imshow(eroded_dilated, cmap='gray')

<matplotlib.image.AxesImage at 0x225b107f730>

Llamar a la erosión y dilatación subsecuentemente es tan común que hay una función extra que hace exactamente eso. Como el espacio entre las islas se abre, la operación se llama apertura.

opened = morphology.binary_opening(image_binary, disk)

plt.imshow(opened, cmap='gray')

<matplotlib.image.AxesImage at 0x225b10f9b20>

Ejercicio 1

También existe una operación de cierre. Aplícala a la imagen binaria.

Ejercicio 2

Busca en la documentación de scikit-image los filtros de mínimo y máximo. Aplica el filtro de mínimo a la imagen binaria y el filtro de máximo al resultado después. Compáralo con las imágenes mostradas arriba.
