Différenciation des noyaux selon l’intensité du signal

Une tâche courante en analyse d’images biologiques est de différencier les cellules selon leur expression de signal. Dans cet exemple, nous utilisons une image à deux canaux de noyaux qui expriment Cy3 et eGFP. Visuellement, nous pouvons facilement voir que certains noyaux exprimant Cy3 expriment également eGFP, tandis que d’autres ne le font pas. Ce notebook démontre comment différencier les noyaux segmentés dans un canal selon l’intensité dans l’autre canal.

import pyclesperanto_prototype as cle
import numpy as np
from skimage.io import imread, imshow
import matplotlib.pyplot as plt
import pandas as pd

cle.get_device()

<Intel(R) Iris(R) Xe Graphics on Platform: Intel(R) OpenCL HD Graphics (1 refs)>

Nous utilisons un ensemble de données publié par Heriche et al. sous licence CC BY 4.0 disponible dans l’Image Data Resource.

# load file
raw_image = imread('../../data/plate1_1_013 [Well 5, Field 1 (Spot 5)].png')

# visualize

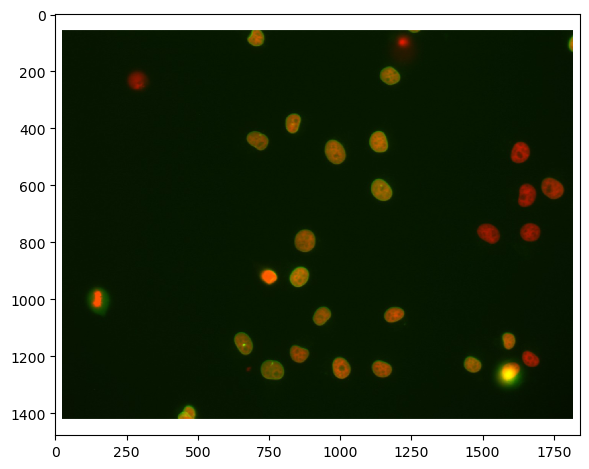

imshow(raw_image)

<matplotlib.image.AxesImage at 0x1dac72d7c40>

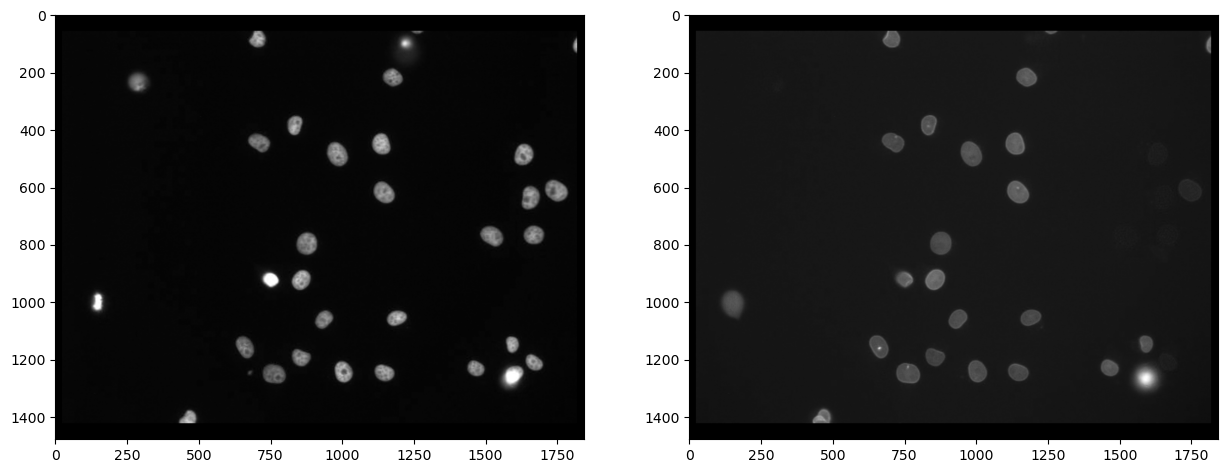

Tout d’abord, nous devons séparer les canaux (en savoir plus). Après cela, nous pouvons effectivement voir que toutes les cellules marquées avec Cy3 (canal 0) ne sont pas également marquées avec eGFP (canal 1) :

# extract channels
channel_cy3 = raw_image[...,0]
channel_egfp = raw_image[...,1]

# visualize
fig, axs = plt.subplots(1, 2, figsize=(15,15))
axs[0].imshow(channel_cy3, cmap='gray')
axs[1].imshow(channel_egfp, cmap='gray')

<matplotlib.image.AxesImage at 0x1dac7328970>

Segmentation des noyaux

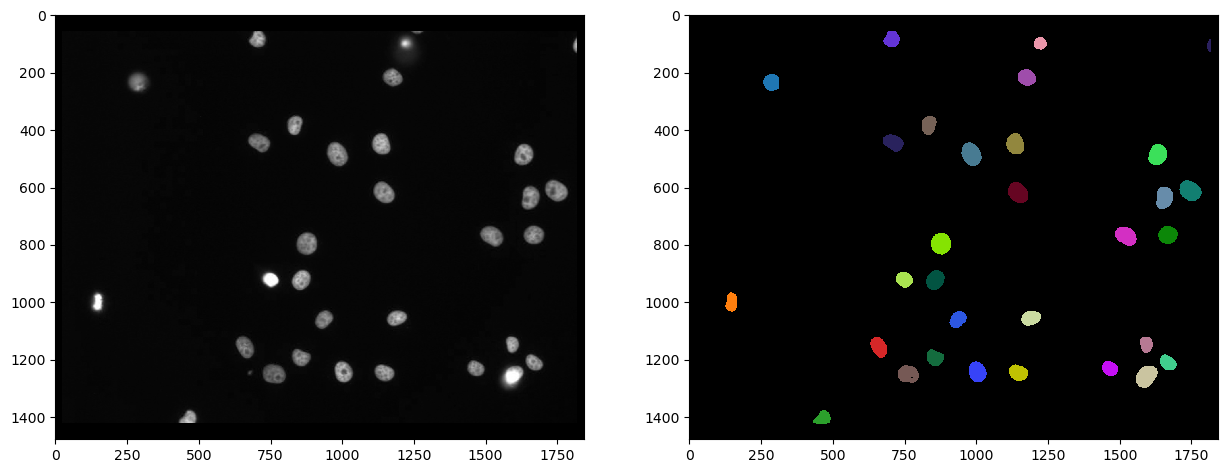

Comme le marquage identifie les noyaux dans le canal Cy3, il est raisonnable de segmenter les noyaux dans ce canal et ensuite de mesurer l’intensité dans l’autre canal. Nous utilisons Voronoi-Otsu-Labeling pour la segmentation car c’est une approche rapide et directe.

# segmentation
nuclei_cy3 = cle.voronoi_otsu_labeling(channel_cy3, spot_sigma=20)

# visualize
fig, axs = plt.subplots(1, 2, figsize=(15,15))
cle.imshow(channel_cy3, plot=axs[0], color_map="gray")
cle.imshow(nuclei_cy3, plot=axs[1], labels=True)

C:\Users\rober\miniconda3\envs\bio39\lib\site-packages\pyclesperanto_prototype\_tier9\_imshow.py:46: UserWarning: The imshow parameter color_map is deprecated. Use colormap instead.
  warnings.warn("The imshow parameter color_map is deprecated. Use colormap instead.")

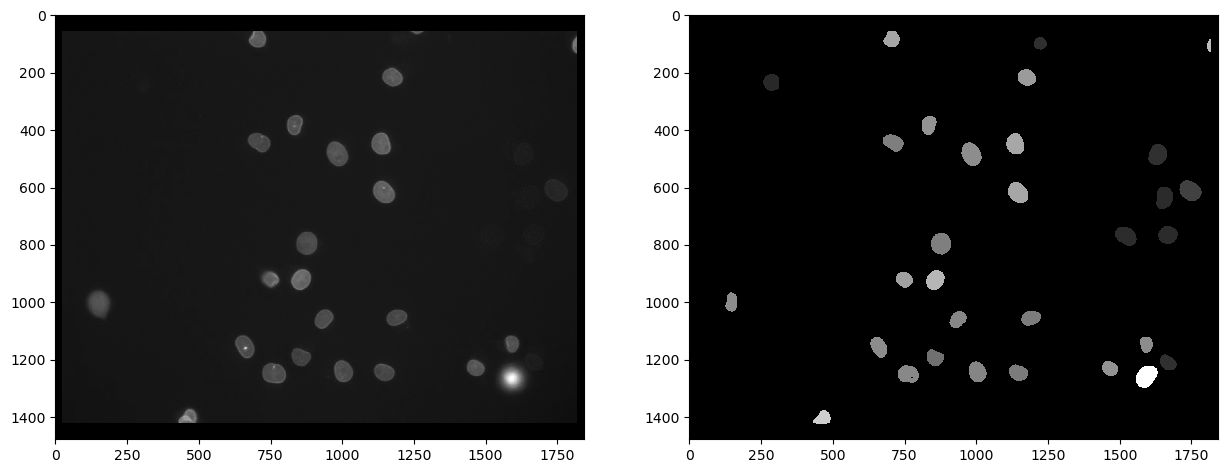

Tout d’abord, nous pouvons mesurer l’intensité dans le deuxième canal, marqué avec eGFP, et visualiser cette mesure dans une image paramétrique. Dans une telle image paramétrique, tous les pixels à l’intérieur d’un noyau ont la même valeur, dans ce cas l’intensité moyenne de la cellule.

intensity_map = cle.mean_intensity_map(channel_egfp, nuclei_cy3)

# visualize
fig, axs = plt.subplots(1, 2, figsize=(15,15))
cle.imshow(channel_egfp, plot=axs[0], color_map="gray")
cle.imshow(intensity_map, plot=axs[1], color_map="gray")

C:\Users\rober\miniconda3\envs\bio39\lib\site-packages\pyclesperanto_prototype\_tier9\_imshow.py:46: UserWarning: The imshow parameter color_map is deprecated. Use colormap instead.
  warnings.warn("The imshow parameter color_map is deprecated. Use colormap instead.")

À partir d’une telle image paramétrique, nous pouvons récupérer les valeurs d’intensité et les obtenir dans un vecteur. Le premier élément de cette liste a une valeur de 0 et correspond à l’intensité du fond, qui est 0 dans l’image paramétrique.

intensity_vector = cle.read_intensities_from_map(nuclei_cy3, intensity_map)
intensity_vector

cle.array([[  0.        80.875854  23.529799 118.17817   80.730255  95.55177
   72.84752   92.34759   78.84362   85.400444 105.108025  65.06639
   73.69295   77.40091   81.48371   77.12868   96.58209   95.94536
   70.883995  89.70502   72.01046   27.257877  84.460075  25.49711
   80.69057  147.49736   28.112642  25.167627  28.448263  25.31705
   38.072815 108.81613 ]], dtype=float32)

Il existe d’ailleurs une autre façon d’obtenir directement les intensités moyennes, en mesurant toutes les propriétés des noyaux, y compris la position et la forme. Les statistiques peuvent être traitées ultérieurement sous forme de DataFrame pandas.

statistics = cle.statistics_of_background_and_labelled_pixels(channel_egfp, nuclei_cy3)

statistics_df = pd.DataFrame(statistics)
statistics_df.head()

	label	original_label	bbox_min_x	bbox_min_y	bbox_min_z	bbox_max_x	bbox_max_y	bbox_max_z	bbox_width	bbox_height	...	centroid_z	sum_distance_to_centroid	mean_distance_to_centroid	sum_distance_to_mass_center	mean_distance_to_mass_center	standard_deviation_intensity	max_distance_to_centroid	max_distance_to_mass_center	mean_max_distance_to_centroid_ratio	mean_max_distance_to_mass_center_ratio
0	1	0	0.0	0.0	0.0	1841.0	1477.0	0.0	1842.0	1478.0	...	0.0	1.683849e+09	640.648682	1.683884e+09	640.661682	8.487288	1187.033203	1187.743164	1.852861	1.853932
1	2	1	127.0	967.0	0.0	167.0	1033.0	0.0	41.0	67.0	...	0.0	4.128044e+04	18.704323	4.128327e+04	18.705606	4.734930	34.280727	34.338104	1.832770	1.835712
2	3	2	259.0	205.0	0.0	314.0	265.0	0.0	56.0	61.0	...	0.0	5.392080e+04	19.715099	5.393993e+04	19.722092	1.663603	32.079941	31.469477	1.627176	1.595646
3	4	3	432.0	1377.0	0.0	492.0	1423.0	0.0	61.0	47.0	...	0.0	3.630314e+04	17.769527	3.636823e+04	17.801388	24.842560	36.856213	36.085457	2.074125	2.027115
4	5	4	631.0	1123.0	0.0	690.0	1194.0	0.0	60.0	72.0	...	0.0	6.753254e+04	21.686750	6.755171e+04	21.692907	17.358543	38.805695	38.417568	1.789373	1.770974

5 rows × 37 columns

Le vecteur d’intensité peut ensuite être récupéré à partir des statistiques tabulaires. Remarque : Dans ce cas, l’intensité du fond n’est pas 0, car nous l’avons directement lue à partir de l’image originale.

intensity_vector2 = statistics['mean_intensity']
intensity_vector2

array([ 20.829758,  80.875854,  23.529799, 118.17817 ,  80.730255,
        95.55177 ,  72.84752 ,  92.34759 ,  78.84362 ,  85.400444,
       105.108025,  65.06639 ,  73.69295 ,  77.40091 ,  81.48371 ,
        77.12868 ,  96.58209 ,  95.94536 ,  70.883995,  89.70502 ,
        72.01046 ,  27.257877,  84.460075,  25.49711 ,  80.69057 ,
       147.49736 ,  28.112642,  25.167627,  28.448263,  25.31705 ,
        38.072815, 108.81613 ], dtype=float32)

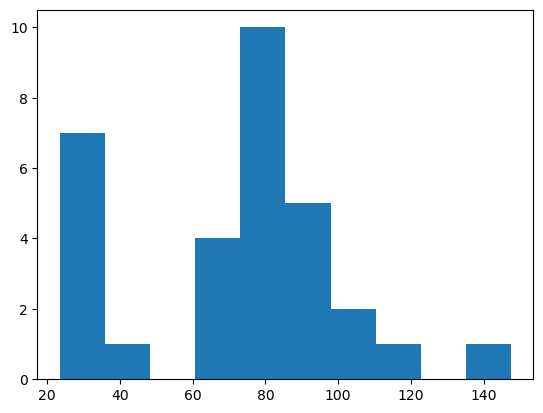

Pour avoir un aperçu de la mesure d’intensité moyenne, nous pouvons utiliser matplotlib pour tracer un histogramme. Nous ignorons le premier élément, car il correspond à l’intensité du fond.

plt.hist(intensity_vector2[1:])

(array([ 7.,  1.,  0.,  4., 10.,  5.,  2.,  1.,  0.,  1.]),
 array([ 23.52979851,  35.92655563,  48.32331085,  60.72006607,
         73.11682129,  85.51358032,  97.91033936, 110.30709076,
        122.70384979, 135.1006012 , 147.49736023]),
 <BarContainer object of 10 artists>)

À partir d’un tel histogramme, nous pourrions conclure que les objets avec une intensité supérieure à 50 sont positifs.

Sélection des étiquettes au-dessus d’un seuil d’intensité donné

Nous générons ensuite une nouvelle image d’étiquettes avec les noyaux ayant une intensité > 50. Notez que toutes les étapes ci-dessus pour extraire le vecteur d’intensité ne sont pas nécessaires pour cela. Nous l’avons fait simplement pour avoir une idée d’un bon seuil d’intensité.

L’image d’étiquettes suivante montre les noyaux segmentés dans le canal Cy3 qui ont une intensité élevée dans le canal eGFP.

intensity_threshold = 50

nuclei_with_high_intensity_egfg = cle.exclude_labels_with_map_values_within_range(intensity_map, nuclei_cy3, maximum_value_range=intensity_threshold)
intensity_map = cle.mean_intensity_map(channel_egfp, nuclei_cy3)

# visualize
fig, axs = plt.subplots(1, 2, figsize=(15,15))
cle.imshow(channel_egfp, plot=axs[0], color_map="gray")
cle.imshow(nuclei_with_high_intensity_egfg, plot=axs[1], labels=True)

C:\Users\rober\miniconda3\envs\bio39\lib\site-packages\pyclesperanto_prototype\_tier9\_imshow.py:46: UserWarning: The imshow parameter color_map is deprecated. Use colormap instead.
  warnings.warn("The imshow parameter color_map is deprecated. Use colormap instead.")

Et nous pouvons également les compter en déterminant l’intensité maximale dans l’image d’étiquettes :

number_of_double_positives = nuclei_with_high_intensity_egfg.max()
print("Nombre de noyaux Cy3 qui expriment également eGFP", number_of_double_positives)

Number of Cy3 nuclei that also express eGFP 23.0

Références

Certaines des fonctions que nous avons utilisées peuvent être peu communes. Par conséquent, nous pouvons ajouter leur documentation pour référence.

print(cle.voronoi_otsu_labeling.__doc__)

Labels objects directly from grey-value images.

    The two sigma parameters allow tuning the segmentation result. Under the hood,
    this filter applies two Gaussian blurs, spot detection, Otsu-thresholding [2] and Voronoi-labeling [3]. The
    thresholded binary image is flooded using the Voronoi tesselation approach starting from the found local maxima.

    Notes
    -----
    * This operation assumes input images are isotropic.

    Parameters
    ----------
    source : Image
        Input grey-value image
    label_image_destination : Image, optional
        Output image
    spot_sigma : float, optional
        controls how close detected cells can be
    outline_sigma : float, optional
        controls how precise segmented objects are outlined.

    Returns
    -------
    label_image_destination

    Examples
    --------
    >>> import pyclesperanto_prototype as cle
    >>> cle.voronoi_otsu_labeling(source, label_image_destination, 10, 2)

    References
    ----------
    .. [1] https://clij.github.io/clij2-docs/reference_voronoiOtsuLabeling
    .. [2] https://ieeexplore.ieee.org/document/4310076
    .. [3] https://en.wikipedia.org/wiki/Voronoi_diagram


print(cle.mean_intensity_map.__doc__)

Takes an image and a corresponding label map, determines the mean
    intensity per label and replaces every label with the that number.

    This results in a parametric image expressing mean object intensity.

    Parameters
    ----------
    source : Image
    label_map : Image
    destination : Image, optional

    Returns
    -------
    destination

    References
    ----------
    .. [1] https://clij.github.io/clij2-docs/reference_meanIntensityMap


print(cle.read_intensities_from_map.__doc__)

Takes a label image and a parametric image to read parametric values from the labels positions.
    The read intensity values are stored in a new vector.

    Note: This will only work if all labels have number of voxels == 1 or if all pixels in each label have the same value.

    Parameters
    ----------
    labels: Image
    map_image: Image
    values_destination: Image, optional
        1d vector with length == number of labels + 1

    Returns
    -------
    values_destination, Image:
        vector of intensity values with 0th element corresponding to background and subsequent entries corresponding to
        the intensity in the given labeled object


print(cle.statistics_of_background_and_labelled_pixels.__doc__)

Determines bounding box, area (in pixels/voxels), min, max and mean
    intensity of background and labelled objects in a label map and corresponding
    pixels in the original image.

    Instead of a label map, you can also use a binary image as a binary image is a
    label map with just one label.

    This method is executed on the CPU and not on the GPU/OpenCL device.

    Parameters
    ----------
    source : Image
    labelmap : Image

    Returns
    -------
    Dictionary of measurements

    References
    ----------
    .. [1] https://clij.github.io/clij2-docs/reference_statisticsOfBackgroundAndLabelledPixels


print(cle.exclude_labels_with_map_values_within_range.__doc__)

This operation removes labels from a labelmap and renumbers the
    remaining labels.

    Notes
    -----
    * Values of all pixels in a label each must be identical.

    Parameters
    ----------
    values_map : Image
    label_map_input : Image
    label_map_destination : Image, optional
    minimum_value_range : Number, optional
    maximum_value_range : Number, optional

    Returns
    -------
    label_map_destination

    References
    ----------
    .. [1] https://clij.github.io/clij2-docs/reference_excludeLabelsWithValuesWithinRange
