Comparaison des mesures provenant de différentes bibliothèques

Nous comparons maintenant l’implémentation de la mesure perimeter dans napari-skimage-regionprops regionprops_table et napari-simpleitk-image-processing label_statistics.

import numpy as np
import pandas as pd
from skimage.io import imread
from pyclesperanto_prototype import imshow
from skimage import filters
from skimage import measure
import matplotlib.pyplot as plt
from napari_skimage_regionprops import regionprops_table
from skimage import filters
from napari_simpleitk_image_processing import label_statistics

C:\Users\maral\mambaforge\envs\feature_blogpost\lib\site-packages\morphometrics\measure\label.py:7: TqdmExperimentalWarning: Using `tqdm.autonotebook.tqdm` in notebook mode. Use `tqdm.tqdm` instead to force console mode (e.g. in jupyter console)
  from tqdm.autonotebook import tqdm

Pour cela, nous avons besoin d’une image et d’une image étiquetée.

# load image
image = imread("../../data/blobs.tif")

# denoising
blurred_image = filters.gaussian(image, sigma=1)

# binarization
threshold = filters.threshold_otsu(blurred_image)
thresholded_image = blurred_image >= threshold

# labeling
label_image = measure.label(thresholded_image)

# visualization
imshow(label_image, labels=True)

Nous obtenons les mesures de périmètre en utilisant la fonction regionprops_table

skimage_statistics = regionprops_table(image, label_image, perimeter = True)
skimage_statistics

	label	area	bbox_area	equivalent_diameter	convex_area	max_intensity	mean_intensity	min_intensity	perimeter	perimeter_crofton	standard_deviation_intensity
0	1	429	750	23.371345	479	232.0	191.440559	128.0	89.012193	87.070368	29.793138
1	2	183	231	15.264430	190	224.0	179.846995	128.0	53.556349	53.456120	21.270534
2	3	658	756	28.944630	673	248.0	205.604863	120.0	95.698485	93.409370	29.392255
3	4	433	529	23.480049	445	248.0	217.515012	120.0	77.455844	76.114262	35.852345
4	5	472	551	24.514670	486	248.0	213.033898	128.0	83.798990	82.127941	28.741080
...	...	...	...	...	...	...	...	...	...	...	...
57	58	213	285	16.468152	221	224.0	184.525822	120.0	52.284271	52.250114	28.255467
58	59	79	108	10.029253	84	248.0	184.810127	128.0	39.313708	39.953250	33.739912
59	60	88	110	10.585135	92	216.0	182.727273	128.0	45.692388	46.196967	24.417173
60	61	52	75	8.136858	56	248.0	189.538462	128.0	30.692388	32.924135	37.867411
61	62	48	68	7.817640	53	224.0	173.833333	128.0	33.071068	35.375614	27.987596

62 rows × 11 columns

… et en utilisant la fonction label_statistics

simpleitk_statistics = label_statistics(image, label_image, size = False, intensity = False, perimeter = True)
simpleitk_statistics

	label	perimeter	perimeter_on_border	perimeter_on_border_ratio
0	1	87.070368	16.0	0.183759
1	2	53.456120	21.0	0.392846
2	3	93.409370	23.0	0.246228
3	4	76.114262	20.0	0.262763
4	5	82.127941	40.0	0.487045
...	...	...	...	...
57	58	52.250114	0.0	0.000000
58	59	39.953250	18.0	0.450527
59	60	46.196967	22.0	0.476222
60	61	32.924135	15.0	0.455593
61	62	35.375614	17.0	0.480557

62 rows × 4 columns

Pour cette comparaison, nous ne sommes intéressés que par la colonne nommée perimeter. Nous sélectionnons donc cette colonne et convertissons les mesures incluses en un tableau numpy :

skimage_perimeter = np.asarray(skimage_statistics['perimeter'])
simpleitk_perimeter = np.asarray(simpleitk_statistics['perimeter'])

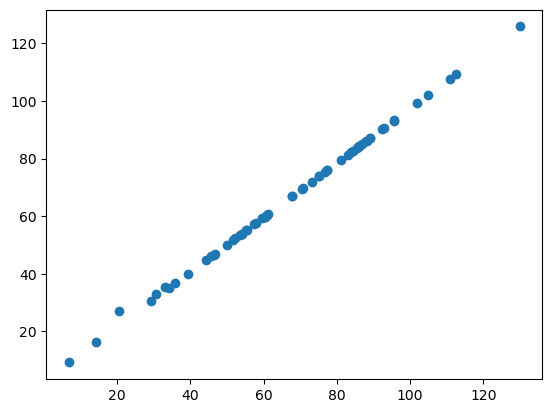

Nuage de points

Si nous utilisons maintenant matplotlib pour tracer les deux mesures de périmètre l’une par rapport à l’autre, nous obtenons le nuage de points suivant :

plt.plot(skimage_perimeter, simpleitk_perimeter, 'o')

[<matplotlib.lines.Line2D at 0x1912b551220>]

Si les deux bibliothèques calculaient le périmètre de la même manière, tous nos points de données se trouveraient sur une ligne droite. Comme vous pouvez le voir, ce n’est pas le cas. Cela suggère que le périmètre est implémenté différemment dans napari-skimage-regionprops et napari-simpleitk-image-processing.

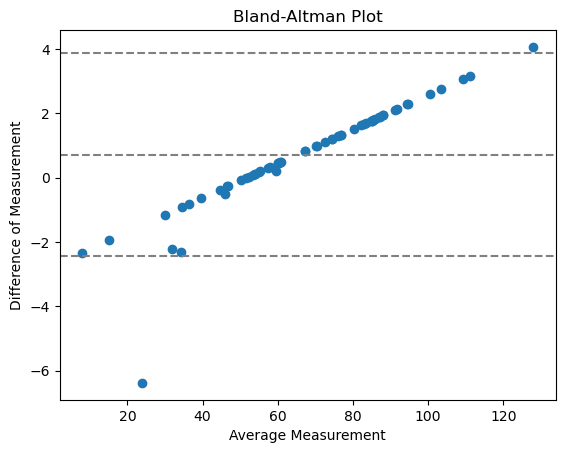

Graphique de Bland-Altman

Le graphique de Bland-Altman aide à visualiser la différence entre les mesures. Nous pouvons calculer un graphique de Bland-Altman pour nos deux implémentations différentes de perimeter comme ceci :

# compute mean, diff, md and sd
mean = (skimage_perimeter + simpleitk_perimeter) / 2
diff = skimage_perimeter - simpleitk_perimeter
md = np.mean(diff) # mean of difference
sd = np.std(diff, axis = 0) # standard deviation of difference

# add mean and diff
plt.plot(mean, diff, 'o')

# add lines
plt.axhline(md,           color='gray', linestyle='--')
plt.axhline(md + 1.96*sd, color='gray', linestyle='--')
plt.axhline(md - 1.96*sd, color='gray', linestyle='--')

# add title and axes labels
plt.title('Graphique de Bland-Altman')
plt.xlabel('Moyenne des mesures')
plt.ylabel('Différence des mesures')

Text(0, 0.5, 'Difference of Measurement')

Avec

• ligne centrale = différence moyenne entre les méthodes

• deux lignes extérieures = intervalle de confiance d’accord (IC)

Les points ne tendent pas vers 0, ce qui signifie qu’il ne s’agit pas d’un accord avec une erreur relative aléatoire, mais systématique. Cela a beaucoup de sens, car nous comparons ici l’implémentation d’une mesure.

Exercice

Utilisez les fonctions regionprops_table et label_statistics pour mesurer feret_diameter_max de votre image étiquetée. Tracez le nuage de points et le graphique de Bland-Altman. Pensez-vous que feret_diameter_max est implémenté différemment dans les deux bibliothèques ?
